Tel Kablo Kanalı Rehberi: Seçimden Montaja

Kablo güzergâhı yalnızca kabloları bir noktadan diğerine taşımaz; erişim, soğutma, bakım ve gelecekteki kapasite değişikliklerini de doğrudan etkiler. Tel kablo kanalı, diğer adıyla tel örgü kablo kanalı, özellikle sık değişen ve görünür biçimde yönetilmesi gereken tesisatlarda pratik bir taşıma altyapısı sunar.

Bu rehber; ürünün yapısını, avantajlarını, kullanım alanlarını, sac tava ve kablo merdiveniyle farklarını, doğru seçimi, montajı ve bakımı açıklar. Nihai tasarımda kablo üreticisinin kuralları, proje şartnamesi, taşıma kapasitesi, çevre koşulları ve yürürlükteki mevzuat birlikte değerlendirilmelidir.

İçindekiler

• Tel kablo kanalı nedir?
• Başlıca avantajları
• Kullanım alanları
• Sac tava ve kablo merdiveniyle karşılaştırma
• Doğru tel örgü kablo kanalı nasıl seçilir?
• Montaj adımları
• Yaygın seçim ve montaj hataları
• Data center uygulamalarında tel kanal
• Kontrol ve bakım
• Ardıç tel kanal çözümleri
• Sıkça sorulan sorular
• Sonuç

Tel kablo kanalı nedir?

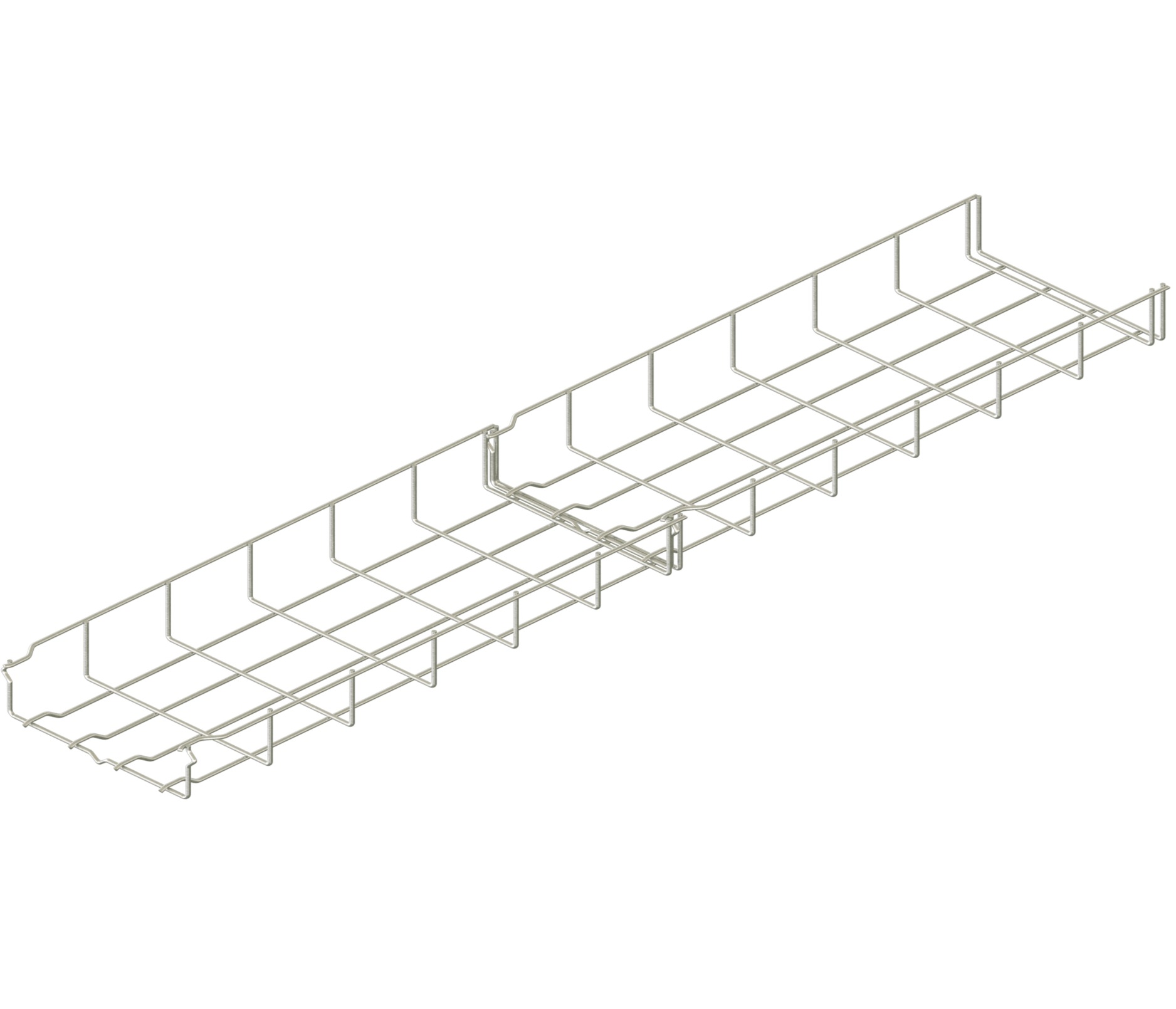

Tel kablo kanalı, çelik tellerin ızgara biçiminde birleştirilmesiyle oluşan açık tip kablo taşıma sistemidir. Sektörde tel tava, sepet tava veya tel örgü kablo tavası adlarıyla da anılır. Taban ve yan yüzeylerdeki açıklıklar, kabloların güzergâh boyunca görülebilmesini ve farklı noktalardan sisteme girip çıkabilmesini sağlar.

Sistem yalnızca düz kanal parçalarından ibaret değildir. Birleştirme elemanları, konsollar, askılar, destek profilleri, ayırıcılar ve uygun sabitleme parçaları birlikte çalışır. Dönüş, seviye değişimi ve branşman gibi detaylar, seçilen ürün sisteminin onaylı aksesuarları veya üreticinin tarif ettiği uygulama yöntemiyle çözülmelidir.

Tel kanal bir elektrik panosu ya da kapalı muhafaza değildir. Açık yapısı mekanik darbeye, damlayan sıvıya veya yoğun kirlenmeye karşı tam koruma sağlamaz. Bu nedenle ürün tipi, çevre ve kablo özellikleriyle eşleştirilmelidir.

Başlıca avantajları

Tel örgü yapı, kabloları görsel olarak takip etmeyi kolaylaştırır. Bakım ekibi güzergâhı, doluluk durumunu ve olası düzensizlikleri kapağı sökmeden inceleyebilir. Bu erişilebilirlik, sık ekleme veya değişiklik yapılan ticari ve teknik alanlarda önemli bir işletme avantajıdır.

Açık yüzey, kabloların çevresindeki doğal hava dolaşımını destekler. Ancak bu özellik tek başına termal uygunluk garantisi değildir. Kablo akım taşıma kapasitesi, demetleme, ortam sıcaklığı ve yük profili yine ilgili kablo verileri ile proje hesabına göre doğrulanmalıdır.

Diğer pratik yararlar şunlardır:

• Kablo giriş ve çıkış noktalarının güzergâh üzerinde esnek biçimde düzenlenebilmesi,
• Tesisatın gözle kontrol edilmesi ve kablo etiketlerinin okunabilmesi,
• Uygun aksesuarlarla yatay veya düşey yön değişikliklerinin çözülebilmesi,
• Veri, otomasyon ve haberleşme kablolarında düzenli gruplama olanağı,
• Gelecekteki ilaveler için erişilebilir bir altyapı kurulabilmesi.

Bu avantajların gerçekleşmesi doğru boyutlandırmaya bağlıdır. Gereğinden dar kanal, sıkı demetler ve kontrolsüz kablo yığılması erişimi azaltır; aşırı geniş fakat yetersiz desteklenmiş kanal ise mekanik sorunlara yol açabilir.

Kullanım alanları

Tel kablo kanalları ofis katlarında, ticari yapılarda, endüstriyel tesislerde, makine çevresinde, otomasyon hatlarında, depolarda, teknik odalarda ve bilgi işlem alanlarında kullanılabilir. Yapısal tavan altında görünür tesisat bulunan projelerde düzenli bir güzergâh oluşturur. Yükseltilmiş döşeme altında veya kabinet sıraları üzerinde de erişilebilir taşıma sağlar.

Her kullanım alanı aynı ürünü gerektirmez. İç mekândaki kuru ve kontrollü bir teknik oda ile nem, kimyasal etki veya dış hava bulunan bir tesisin kaplama ihtiyacı farklıdır. Gıda üretimi gibi temizliğin kritik olduğu alanlarda yüzey, birikinti riski ve temizlik yöntemi ayrıca değerlendirilmelidir.

Güç ve zayıf akım kablolarının aynı güzergâha yaklaşması durumunda elektromanyetik uyumluluk, fiziksel ayırma ve proje kuralları dikkate alınmalıdır. Ayırıcı kullanmak tek başına her koşulda yeterli kabul edilmemeli; kablo üreticilerinin mesafe ve yönlendirme önerileri izlenmelidir.

Sac tava ve kablo merdiveniyle karşılaştırma

Sac kablo tavası, delikli veya deliksiz metal tabana sahiptir. Kablonun alttan daha sürekli desteklenmesi, küçük çaplı kablolar veya daha kapalı bir yüzey gereken uygulamalarda avantaj sağlayabilir. Kapak seçeneği dış etkilere karşı ek koruma sunabilir; buna karşılık içeriği görmek ve ara noktalardan kablo çıkarmak tel kanala göre daha fazla işlem gerektirebilir. Ardıç’ın metal kablo kanalı ve kablo tavası sistemleri alternatif sac tava seçeneklerini incelemek için kullanılabilir.

Kablo merdiveni, iki yan taşıyıcı ile bunları bağlayan basamaklardan oluşur. Büyük çaplı veya ağır güç kablolarının uzun güzergâhlarda taşınması gereken projelerde değerlendirilir. Basamak aralığı ve kablonun destek ihtiyacı birlikte ele alınmalıdır. İlgili seçenekler kablo merdiveni kategorisinde görülebilir.

Tel örgü kanal ise erişilebilirlik, görünürlük ve sık güzergâh değişikliği açısından öne çıkar. Yine de “en iyi” sistem yoktur; doğru sistem yük, açıklık, kablo tipi, koruma ihtiyacı ve bakım senaryosuna göre seçilir. Aynı projede ana güç hattında merdiven, dağıtım hattında sac tava ve cihaz bağlantılarına yakın bölgelerde tel kanal kullanmak mümkün olabilir.

Doğru tel örgü kablo kanalı nasıl seçilir?

Kablo türü ve yük

Önce taşınacak kablolar listelenmelidir. Kablo çapı, birim ağırlığı, minimum bükülme yarıçapı, güç veya veri işlevi ve planlanan yedek kapasite kaydedilir. Kanalın, ek parçaların ve desteklerin izin verilen yükleri aynı sistem bağlamında kontrol edilmelidir. Yalnızca kanal genişliğine bakmak güvenli bir seçim yöntemi değildir.

En ve yükseklik

Kablolar sıkıştırılmadan yerleşmeli, çıkış noktalarında aşırı keskin dönüş oluşmamalı ve bakım için erişim kalmalıdır. Gelecekteki eklemeler gerçekçi biçimde planlanmalı; sınırsız büyüme varsayımıyla gereksiz büyük seçim yapılmamalıdır. Veri kablolarında düzenli katmanlama ve üreticinin bükülme kuralları, kullanılabilir iç ölçüyü belirler.

Boyutlandırma çalışması yalnızca toplam kablo kesitlerini toplamakla bitmez. Farklı çaplar yan yana yerleştiğinde ortaya çıkan boşluklar, ayırıcıların kapladığı alan ve dönüşlerde gereken serbest hacim hesaba katılmalıdır. Kablonun kanala giriş açısı da yerleşimi etkiler. Tasarım aşamasında temsili bir kesit çizmek, sahada üst üste bindirme ve taşma riskini önceden görmeyi sağlar. Yedek kapasite tanımlanacaksa bu oran proje sahibi tarafından işletmenin büyüme planına göre belirlenmeli ve dokümana yazılmalıdır.

Destek düzeni

Konsol ve askı aralıkları; kanal üreticisinin yük tablolarına, bağlantı noktalarının konumuna, toplam kablo yüküne ve bina altyapısına göre belirlenir. Dönüşler, T bağlantıları, düşey geçişler ve kanal sonları ek destek gerektirebilir. Askı elemanları gelişigüzel tavana değil, onaylı taşıyıcı yüzeye ve uygun ankrajla bağlanmalıdır.

Malzeme ve yüzey kaplaması

Kaplama seçimi ortamın korozif etkisine göre yapılır. Kuru iç mekân, nemli alan, dış ortam, tuzlu atmosfer veya kimyasal tesis aynı çözümü gerektirmez. Elektro galvaniz, ön galvaniz, sıcak daldırma galvaniz veya paslanmaz çelik seçenekleri yalnızca adlarına göre değil, üreticinin kullanım tanımı ve proje şartnamesiyle karşılaştırılmalıdır. Kesme işleminin yüzey korumasına etkisi de montaj yöntemine dâhil edilmelidir.

Aksesuar bütünlüğü

Birleştirme setleri, destekler, ayırıcılar, dönüş çözümleri ve sabitleme parçaları kanalın ayrılmaz bölümüdür. Farklı üreticilerin parçalarını doğrulama olmadan karıştırmak; mekanik uyum, elektriksel süreklilik ve garanti açısından belirsizlik yaratabilir. Ardıç’ın tel kanal aksesuarları sayfası sistem bileşenlerini birlikte değerlendirmeye yardımcı olur.

Montaj adımları

1. Adım: Güzergâhı doğrulayın. Mimari, mekanik ve elektrik projelerini çakıştırın. Sprinkler, kanal, boru, aydınlatma ve bakım erişim alanlarıyla olası çakışmaları montajdan önce çözün.

2. Adım: Yükü ve destekleri planlayın. Kanal, kablo ve gelecekte öngörülen yükleri proje esaslarına göre belirleyin. Destek aralıklarını üretici dokümanına göre işaretleyin; ek ve yön değişimlerinin konumunu hesaba katın.

3. Adım: Askı ve konsolları kurun. Taşıyıcı elemanları uygun ankrajlarla sabitleyin, hizayı kontrol edin ve keskin çıkıntıları giderin. Taşıyıcı yapının uygunluğu yetkili proje disiplini tarafından doğrulanmalıdır.

4. Adım: Kanal parçalarını birleştirin. Üreticinin tarif ettiği bağlantı elemanlarını ve sıkma yöntemini kullanın. Kesilen tel uçlarını kabloya zarar vermeyecek şekilde işleyin; gerekli yüzey onarımını ürün talimatına göre yapın.

5. Adım: Elektriksel sürekliliği değerlendirin. Eşpotansiyel kuşaklama ve topraklama gereksinimlerini yerel mevzuat, proje ve üretici talimatlarına göre uygulayın. Mekanik birleşimin otomatik olarak yeterli elektriksel bağlantı oluşturduğunu varsaymayın.

6. Adım: Kabloları yerleştirin. Kabloları çekerek tel kenarlara sürtmeyin, izin verilen çekme kuvvetini aşmayın ve minimum bükülme yarıçapını koruyun. Bağları aşırı sıkmayın; kablo gruplarını işlevlerine göre etiketleyin.

7. Adım: Son kontrolü kaydedin. Bağlantıları, destekleri, keskin kenarları, sarkmayı, ayırmayı ve geçişleri gözden geçirin. Değişiklikleri as-built çizimlerine işleyin.

Yaygın seçim ve montaj hataları

En yaygın hata, yalnızca ilk günün kablo miktarına göre boyut seçmektir. Bu yaklaşım kısa sürede düzensiz yığılmaya neden olabilir. Tersi durumda, çok büyük kanal seçip taşıma yükünü ve destek sistemini yeniden hesaplamamak da doğru değildir.

Diğer kritik hatalar şunlardır:

• Kanal yük kapasitesini destek kapasitesiyle birlikte doğrulamamak,
• Ek yerini veya dönüşü desteksiz bırakmak,
• Kesim sonrasında çapaklı tel uçlarını korumasız bırakmak,
• Kablo bağlarını veri kablosunu ezecek kadar sıkmak,
• Güç ve haberleşme kablolarını proje ayırma kuralları olmadan karıştırmak,
• Farklı metaller arasında galvanik korozyon riskini göz ardı etmek,
• Topraklama ve kuşaklamayı yalnızca görsel kontrole bırakmak,
• Yangın durdurucu geçişleri kanal montajından bağımsız düşünmek.

Duvar ve döşeme geçişlerinde yangın bölmesi bütünlüğü korunmalıdır. Tel kanal, uygun yangın durdurucu detayın yerine geçmez. Geçiş çözümü yetkili tasarım ve onaylı sistem ayrıntılarıyla koordine edilmelidir.

Data center uygulamalarında tel kanal

Data center ortamında kablo yoğunluğu ve değişiklik sıklığı yüksektir. Tel kanal; kabinet sıraları, üstten dağıtım güzergâhları ve belirli döşeme altı düzenlerinde fiber ile bakır kabloların izlenebilir biçimde taşınmasını destekler. Açık yapı, ekiplerin ilave kabloyu ve mevcut güzergâhı görmesini kolaylaştırır.

Bununla birlikte hava akışı yalnızca kanal tipine bağlı değildir. Kontrolsüz kablo demetleri, kabinet girişlerinde veya yükseltilmiş döşeme altında hava yolunu daraltabilir. Güzergâh, soğutma tasarımı ve kabinet yerleşimi birlikte planlanmalıdır.

Fiber kablolarda bükülme yarıçapı, çekme gerilimi ve kenar koruması özellikle önemlidir. Güç ve veri yolları uygun biçimde ayrılmalı; yedekli hatlar risk analizine göre farklı güzergâhlara alınmalıdır. Etiketleme standardı da kanal seçiminden önce tanımlanırsa bakım sırasında yanlış kabloya müdahale riski azalır.

Kontrol ve bakım

Bakım aralığı ortam, yük ve işletmenin kritikliğine göre belirlenmelidir. Periyodik kontrolde sarkma, gevşek bağlantı, korozyon, hasarlı yüzey, keskin kenar, aşırı doluluk, ezilmiş kablo, uygunsuz bağ ve okunmayan etiket aranmalıdır. Askıların bina ekipmanları tarafından sonradan yüklenip yüklenmediği de kontrol edilmelidir.

Yeni kablo eklenmeden önce mevcut yük ve kullanılabilir alan yeniden değerlendirilir. Kullanım dışı kablolar, işletme prosedürü ve güvenlik kuralları çerçevesinde kaldırılmalıdır. Temizlik sırasında kaplamaya veya kablo kılıfına zarar verecek kimyasal ve araçlardan kaçınılır.

Bakım bulgularını fotoğraf, konum ve tarih ile kaydetmek sonraki denetimleri kolaylaştırır. Kritik kusurlar için yalnızca görsel düzeltme yapılmamalı; kök neden, örneğin yetersiz destek veya uygunsuz ortam seçimi, giderilmelidir.

Ardıç tel kanal çözümleri

Ardıç’ın tel kanal ürün grubu, farklı proje ihtiyaçlarını ürün ailesi düzeyinde incelemek için başlangıç noktasıdır. Standart tipi tel kanal ve hızlı bağlantılı tel kanal sayfaları, mevcut seçenekleri karşılaştırmaya yardımcı olur.

Ürün seçerken yalnızca seri adına güvenilmemelidir. İstenen ölçü, yüzey, ortam, kablo yükü, destek düzeni ve aksesuar listesi proje bazında doğrulanmalıdır. Teknik gereksinimlerinizi paylaşmak ve uygun sistem bileşenlerini değerlendirmek için Ardıç ile iletişime geçin.

Sonuç

Tel kablo kanalı; görünürlük, erişim ve güzergâh esnekliği gereken tesisatlarda etkili bir seçenektir. Başarılı uygulama için kablo listesi, kanal ölçüsü, yük, destekler, kaplama ve aksesuarlar tek bir sistem olarak ele alınmalıdır. Montajda keskin kenarların giderilmesi, kablo kurallarının korunması, kuşaklama gereksiniminin doğrulanması ve son kontrolün belgelenmesi gerekir.

Doğru seçilmiş ve düzenli bakımı yapılan tel örgü kablo kanalı, bugünkü tesisatı taşırken gelecekteki değişiklikleri de yönetilebilir tutar.

Kaynaklar

• [1] IEC 61537 — Cable management: Cable tray systems and cable ladder systems
• [2] NEMA VE 2 — Cable Tray Installation Guidelines
• [3] TIA — ANSI/TIA-942 Data Center Standard
